Vlastnosti A Klasifikace Korundu

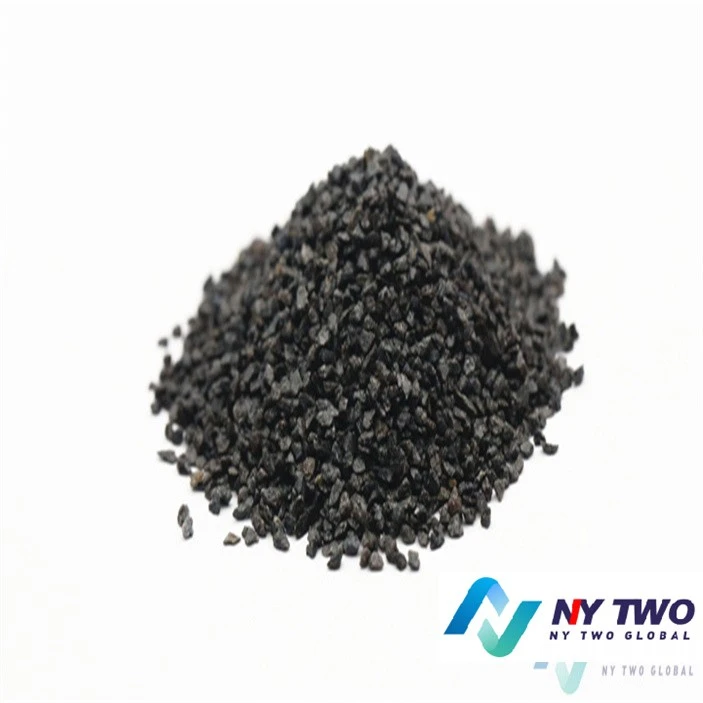

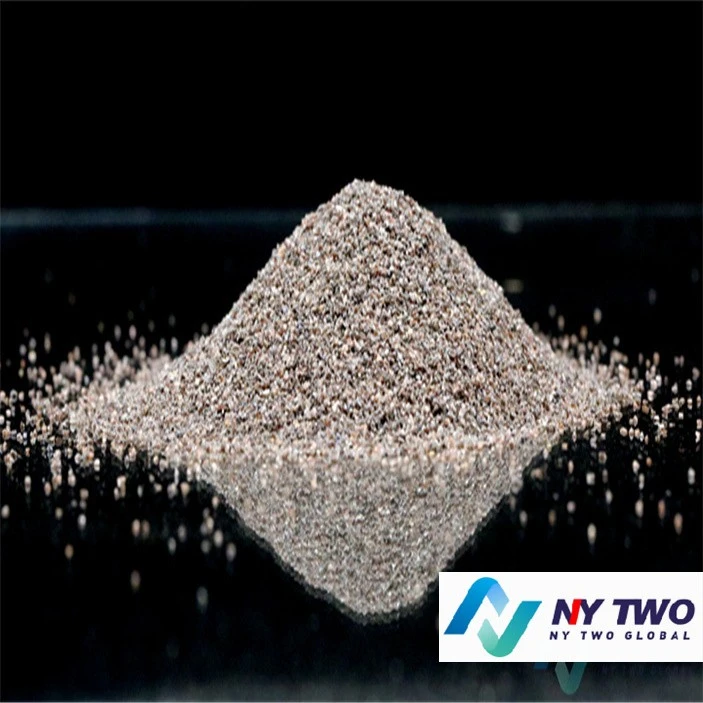

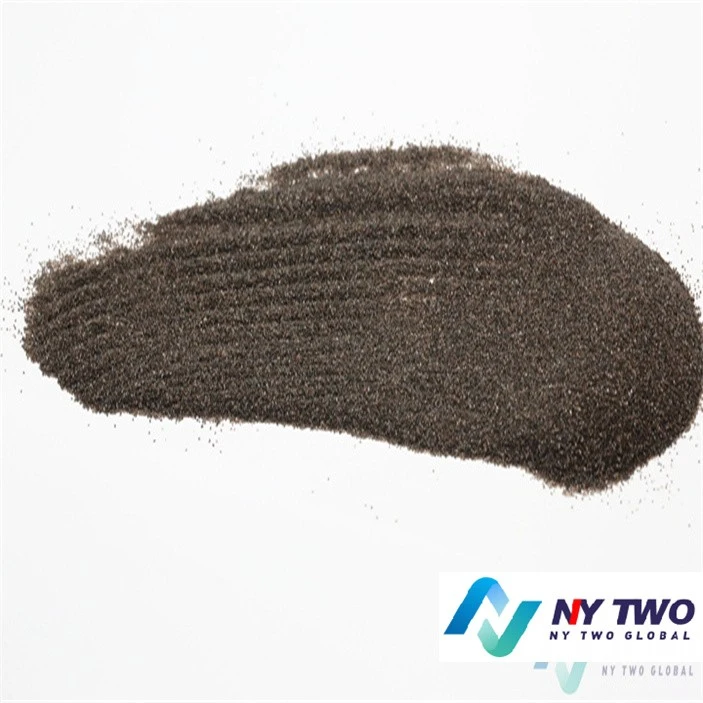

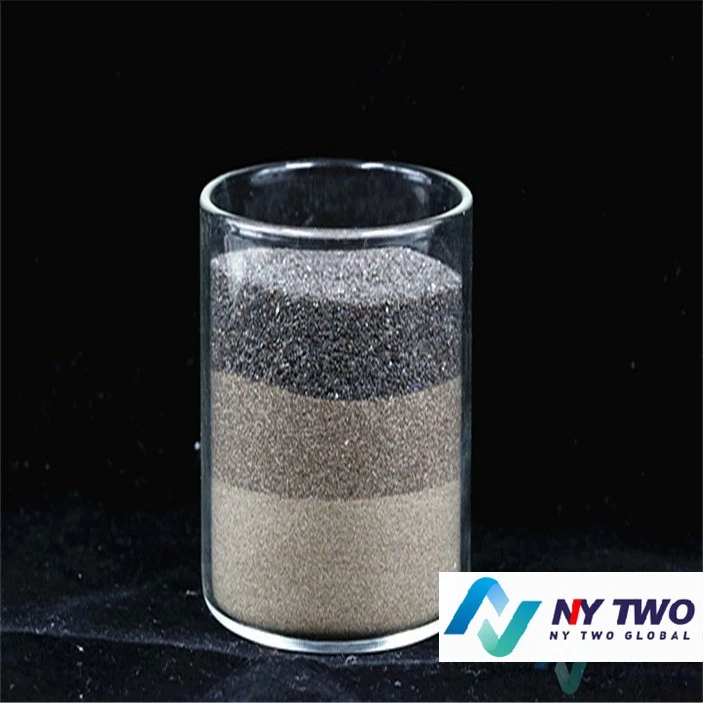

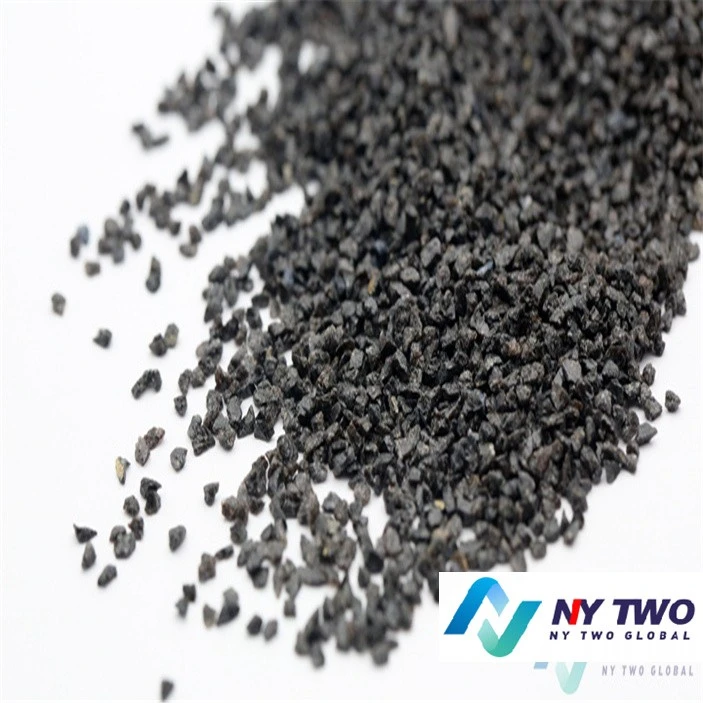

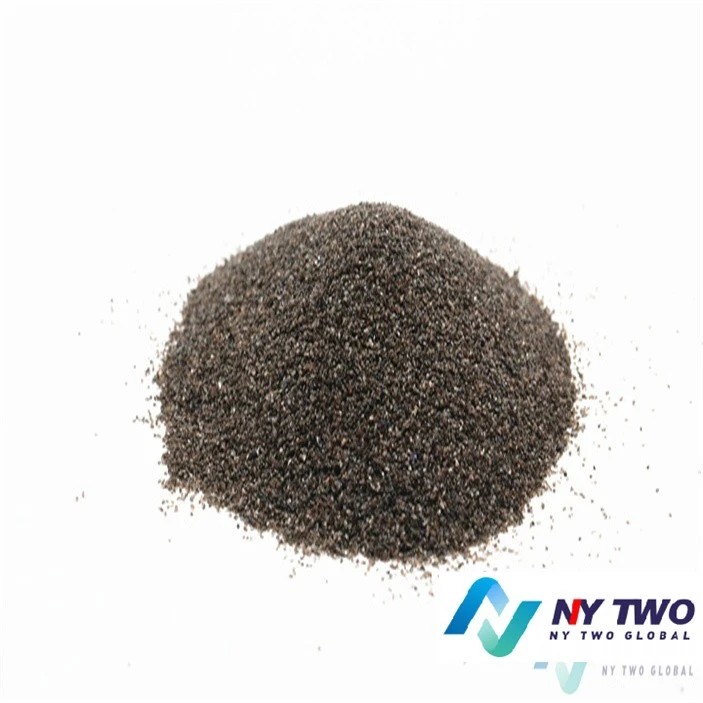

Hnědý korundHnědý korundse vyrábí z bauxitu, antracitu a železných pilin tavením při vysoké teplotě v elektrické obloukové peci. V procesu tavení se uhlík v antracitovém bauxitu v nečistotách oxidu křemičitého, oxidu železa a oxidu titaničitého redukuje na kov, pro některé kovy se spojí do feroslitiny, vzhledem k jeho podílu je větší než tekutá korundová kapalina a usazuje se na dně separace roztavené kapaliny v peci a korundu. V tavenině korundu je obsaženo pouze malé množství nečistot. Hlavním minerálním složením hnědého korundu je fyzikální korund, trigonální krystalový systém, malé množství minerálních nečistot jsou: křemičitan vápenatý, plagioklas vápenatý, andaluzit bohatý na hliník (také známý jako mullit ) titan, sklovité tělo a malé množství slitiny železa. Hnědý korund má silnou odolnost proti drcení, odolnost proti oxidaci a korozi a má dobrou chemickou stabilitu. Je to široce používané brusivo. Je vhodný pro broušení kovových materiálů s vysokou pevností v tahu, jako je běžná uhlíková ocel, tvrdý bronz, legovaná ocel jemné broušení a jemné broušení, broušení závitů a ozubených kol atd. Bílý korund lze použít i pro přesné lití a vysoce jakostní žáruvzdorný materiál materiálů.

Chromkorund (PA)Tavící proces chromkorundu je stejný jako u bílého korundu, kromě toho, že se při procesu tavení přidává určité množství oxidu chromitého, který má světle fialovou nebo růžovou barvu. Chromkorund díky zavedení Cr3+ ke zlepšení houževnatosti abrazivní houževnatost je vyšší než u bílého korundu a tvrdost je podobná jako u bílého korundu. Když se používá ke zpracovánímateriálůs větší houževnatostí je jeho účinnost zpracování vyšší než u bílého korundu a lepší je i povrchová úprava obrobku. Chromkorund je vhodný pro zpracování obrobku s vysokou houževnatostí, jako je kalená ocel, legovaná ocel, přesné měřicí nástroje a části přístrojů. Mikrokrystalický korund (MA)

Suroviny a způsob tavení mikrokrystalického korundu jsou v zásadě stejné jako u hnědého korundu a roztavená kapalina se nalévá do odbočné formy rychle ochlazující (obvykle do 30 minut) ihned po zastavení pece. Mikrokrystalický korund v procesu tavení , stupeň redukce nečistot je špatný, obsah A1203 je 94~96%, velikost krystalu je obecně 80~300 mikronů, krystal představuje 57~85% a maximální velikost krystalu nepřesahuje 400~600 mikronů. Má vlastnosti vysoké pevnosti a větší houževnatosti. Vhodné pro broušení s vysokým zatížením, může brousit nerezovou ocel, uhlíkovou ocel, ložiskovou ocel a speciální tvárnou litinu a další materiály, protože abrazivní částice v procesu broušení jsou ve stavu mikro-hrany, používají se také pro přesné broušení a dokonce i zrcadlové broušení.

Populární Tagy: vlastnosti a klasifikace korundu, Čína vlastnosti a klasifikace výrobců korundu, dodavatelů
