Hnědý oxid hlinitý

Hnědý oxid hlinitý (Al₂O₃) je také známá jako Brown Fused Alumina (BFA), pojmenovaná podle své převážně hnědé barvy. Vyrábí se tavením vysoce kvalitního kalcinovaného bauxitu v elektrické obloukové peci při vysokých teplotách vyšších než 2000 stupňů. Bauxit používaný k výrobě BFA obsahuje vysoký obsah oxidu hlinitého (Al2O3). Po procesu fúze jsou materiály smíchány a roztaveny do kapalných materiálů, poté ochlazeny a rozdrceny (rozemlety) do velikosti hrudek. Velikosti hrudek se pak melou na jemnější druhy nebo prášky a zušlechťují prosévacím zařízením na různé materiály pro distribuci částic pro mnoho aplikací.

Naše má vysokou pevnost v tlaku, vysokou houževnatost, vynikající samoostření, nízký koeficient tepelné lineární roztažnosti, dobrou krystalizaci a vynikající hydrofilii a čistotu. Je to čistý, vysoce pevný materiál, který odolává oxidaci a korozi, zachovává si chemickou stabilitu a odolává mimořádně vysokým teplotám. Má široký rozsah použití v žáruvzdorných materiálech.

Použití: Tvarované a netvarované žáruvzdorné materiály, ohnivzdorné výrobky a vyzdívky

• Cihly

• Směsi pěchování a stříkání

• Dlaždice

• Slévárny

• Filtrační desky

• Volné zrno

• Husté, vysokoteplotní žáruvzdorné výrobky

Standardní velikosti:

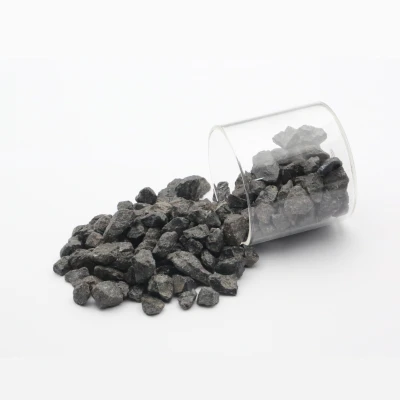

Žáruvzdorná zrna (mm): 0-1, 1-3, 3-5, 5-8, 8-15

Žáruvzdorný prášek (síťovina): -100, -200, -325

Standardní balení:

55 lbs (25 kg) tkané pytle; Velké vaky 2 200 lb (1 000 kg).

Hnědý oxid hlinitý je ověřen desítkami podniků v praxi, že tento produkt má vlastnosti bez detonace, bez rozmělňování a bez praskání v procesu aplikace, díky čemuž se stává vysoce kvalitním kamenivem a plnivem žáruvzdorných materiálů vyrobených z hnědého korundu. . Jeho tepelné vlastnosti z něj dělají vynikající materiál pro použití při výrobě žáruvzdorných výrobků.

Hlavní složkou hnědého oxidu hlinitého je oxid hlinitý a jakost se vyznačuje také obsahem hliníku, čím nižší je obsah hliníku, tím nižší je tvrdost.

TYPICKÉ FYZIKÁLNÍ VLASTNOSTI:

Specifická hmotnost: 3,94 g/cc

Bod tání: 2020 stupňů

Krystalová struktura: -oxid hlinitý

Barva: Hnědá

Zdánlivá pórovitost: 3,55 %

Zdánlivá specifická hustota: 3,82 g/cm³

Reverzibilní lineární expanze: 1,42 % při 1400 stupních

Hnědý tavený bauxit z oxidu hlinitého jako surovina, uhlí, železo, vysoká teplota nad 2000 stupňů při obloukovém tavení, mlýn na mletí plastu, magnetická separace na železo, síto je rozděleno na různé velikosti částic, hustá textura, vysoká tvrdost, formované částice kulovité, vysoká konsolidace je vhodná pro výrobu keramiky, pryskyřičného abraziva a broušení, leštění, pískování, odlévání atd., lze také použít pro výrobu pokročilých žáruvzdorných materiálů.

Pro svou vysokou pevnost a další vlastnosti se používá k odlévání ocelových kluzných trysek, tavení vzácných kovů, speciálních slitin, keramiky, vyzdívek vysokých pecí (stěna a potrubí); Fyzikální a chemické zboží, zapalovací svíčka, tepelně odolný oxidační - odolný povlak.

Žáruvzdorné žárobetony NY TWO jsou vyrobeny ze žáruvzdorného kameniva, žáruvzdorného prášku, pojiva a dalších přísad a lze je použít přímo nebo přidáním příslušného množství vody nebo jiných kapalin. Po odlití nebo nastříkání na místo odlévatelný materiál ztvrdne a vytvrdí a vytvoří pevnou a trvanlivou žáruvzdornou vyzdívku. Žáruvzdorné žárobetony lze instalovat různými způsoby v závislosti na konkrétní aplikaci a zařízení. Jako je lití, stříkání, stěrkování a čerpání.

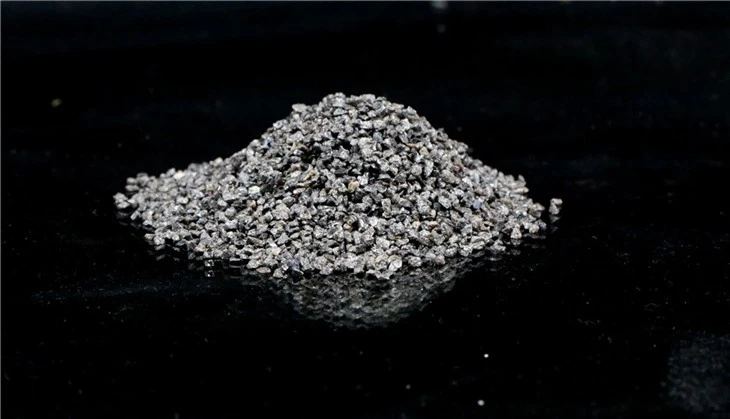

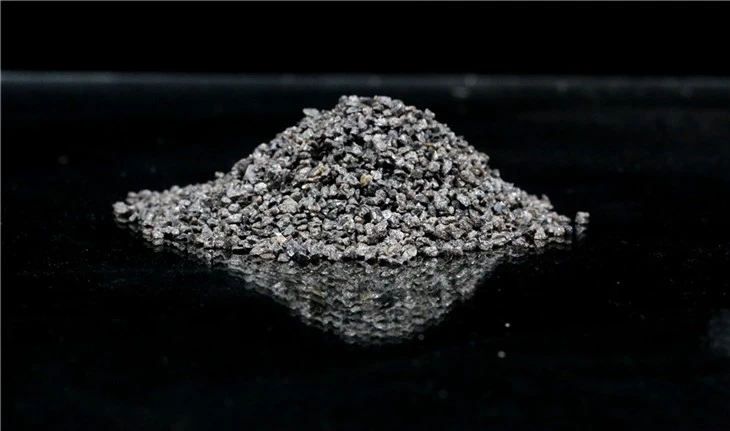

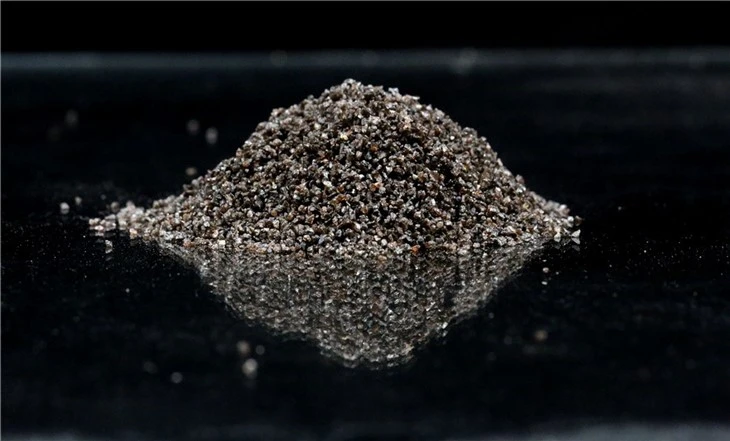

Hnědý oxid hlinitý (zrna) odlévané 0-1 mm, 1-3 mm, 3-5 mm

Charakteristický	Typická hodnota	Kontrola specifikace
		Min.	Max.
Al2O3	95	94.5	--
Fe203	0.2		0.3
Si02	1.3		1.5
TiO2	2.6		3.5
CaO	0.3
MgO	0.3
Magnetické částice			0.5
Tvrdost	9 Mohů
Specifická gravitace	3,8 g/cm³ min

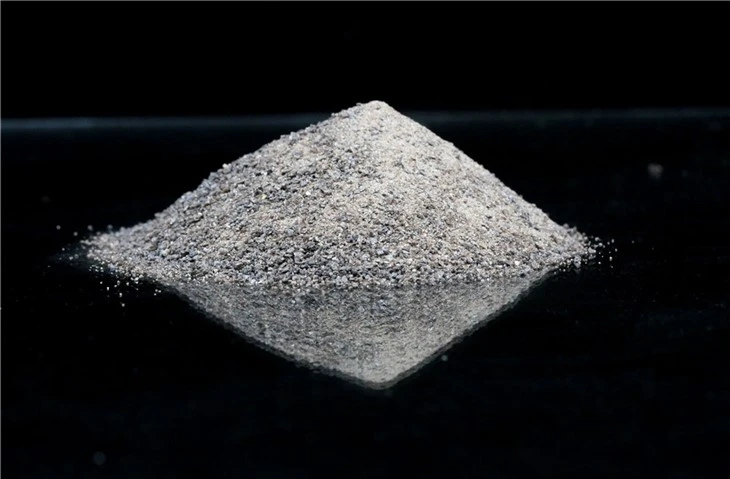

Hnědý oxid hlinitý (jemné) Žáruvzdorné -200 pletivo, -325 pletivo

Charakteristický	Typická hodnota	Kontrola specifikace
		Min.	Max.
Al2O3	93.5	92	--
Fe203	0.3		0.5
Si02	1.3		2.0
TiO2	3.0		4.5
CaO	0.4		0.5
MgO	0.4		0.5
Magnetické částice			0.5
Tvrdost	9 Mohů
Specifická gravitace	3,8 g/cm³ min

Hnědý oxid hlinitý pro žáruvzdorné výhody:
1) Vysoce kvalitní bauxit jako surovina
2) Žáruvzdorná teplota je vyšší než 2020 stupňů
3) Žádné prasknutí, žádné rozmělňování a praskání v průběhu používání žáruvzdorného materiálu
4) Velmi nízké množství oxidu železa

Naše výhody:

1. Vlastníme suroviny bauxitové rudy a továrny, takže můžeme kontrolovat kvalitu a nákladově efektivní.

2. Pokročilá technika a 20 let zkušeností s výrobou.

3. Pohodlný provoz.

4. Profesionální a efektivní servis.

5. Certifikáty ISO9001, ISO 14001, OHSAS 18001.

6. Přijměte značku OEM,

7.Vzorky zdarma.

Úvod do výroby: Použití bauxitu a dřevěného uhlí (antracitu) jako suroviny a tavení za vysoké teploty v elektrické obloukové peci. Hlavní chemické složky jsou Al2O3 a TiO2. Obsahuje také malá množství SiO2 a Fe2O3 atd. Mikrotvrdost je 1800-2200kg/mm2. Houževnatost je vyšší než u karbidu křemíku. Hnědý tavený může také vyrobit žáruvzdorný materiál vysoké kvality atd. Žáruvzdornost slínku s vysokým obsahem oxidu hlinitého je až 1850 stupňů. Má silnou chemickou stabilitu a dobré fyzikální vlastnosti.

Surovina: Zkoumání zdroje a složení hnědého taveného oxidu hlinitého

Hnědý tavený oxid hlinitý (BFA) je hustý a komplexní materiál získaný z bauxitu. Bauxit, primární surovina, je hliníková ruda, která se skládá především z minerálů gibbsit (Al (OH)3), boehmit (-AlO (OH)) a diaspora (-AlO (OH)), smíchané s oxidy železa a další nečistoty, jako je oxid křemičitý a oxid titaničitý.

Proces začíná čištěním bauxitu, kdy jsou nečistoty odstraněny praním a proséváním. Rafinovaný bauxit je pak kalcinován při vysokých teplotách za vzniku oxidu hlinitého (Al2O3). Oxid hlinitý se následně taví v elektrické obloukové peci za vzniku hnědého taveného oxidu hlinitého. Konečný produkt obsahuje asi 95 % Al2O3 s malým množstvím oxidu železa (Fe2O3) a oxidu křemičitého (SiO2).

Populární Tagy: hnědý oxid hlinitý, výrobci hnědého oxidu hlinitého v Číně, dodavatelé
