HNĚDÝ LAVENÝ HLINÍK

Hnědý tavený oxid hlinitý(BFA) je žáruvzdorný materiál, který se vyrábí tavením a rafinací kalcinovaného bauxitu v elektrické obloukové peci nebo pevné peci při teplotách vyšších než 2000 stupňů. Je také známý jako elektrokorund, hnědý korund a hnědý oxid hlinitý, při tavení získává minerálního spojence. Hlavní složkou je oxid hlinitý Al₂O₃. Má vlastnosti dobré krystalizace, houževnatost vrtu, nízký koeficient lineární roztažnosti a odolnost proti korozi. Spolu s výhodami vysoké čistoty, ekologicky čistého a extrémně tvrdého materiálu je hnědý tavený oxid hlinitý široce používán při výrobě abraziv, žáruvzdorných materiálů a v aplikacích pro suché a mokré tryskání, kde je opakovaně použitelný. Mezitím Brown tavený oxid hlinitý neobsahuje nedýchatelný krystalický oxid křemičitý (SiO₂).

TYPICKÉ FYZIKÁLNÍ VLASTNOSTI:

Specifická hmotnost: 3,94 g/cc

Bod tání: 2020 stupňů

Krystalová struktura: -oxid hlinitý

Barva: Hnědá

Zdánlivá pórovitost: 3,55 %

Zdánlivá specifická hustota: 3,82 g/cm³

Reverzibilní lineární expanze: 1,42 % při 1400 stupních

PLETIVO	METRICKÉ (mm)	PLETIVO	METRICKÉ (mm)
3/4" x 5/16"	19.1 - 8.00	20 x 40	0.850 – 0.425
5/16" x 4	8.00 - 4.75	40 x 200	0.425 – 0.075
4 x 10	4.75 - 2.00	TPF II	-0.212
10 x 20	2.00 – 0.850	200 MF	-0.075
10 x 40	0.850 – 0.425	325 MF	-0.045

Pokud jde o dobrý poměr ceny a kvality, hnědý tavený oxid hlinitý je první volbou mezi hranatými minerálními produkty.

Žáruvzdorné materiály----hnědý tavený oxid hlinitý, více než 95 % Al₂O₃, včetně řezového písku, písku zrnitosti; jemný prášek a mikro prášek. Má stovky aplikací jako tvarovaný nebo netvarovaný žáruvzdorný materiál díky své schopnosti odolávat trvalému vystavení kombinaci tepla, koroze, otěru a nárazu.

Aplikace:

• Žáruvzdorné cihly; Izolační cihly;

• Žáruvzdorný cement; Žáruvzdorné materiály

• Pachové hmoty a stříkací směsi

• Žáruvzdorná malta

• Dlaždice

• Filtrační desky

• Volné zrno

• Husté, vysokoteplotní žáruvzdorné výrobky

Standardní velikosti:

Jako žáruvzdorný zrnitý písek: 0-1 mm, 1-3 mm, 3-5 mm, 5-8 mm, 8-15 mm

Jako žáruvzdorný jemný prášek: -100 síťovina, -200 síťovina, -325 síťovina

Standardní balení:

25 kg tkané pytle; 1000 kg velké pytle;

55 lbs tkané tašky; Velké velké vaky o hmotnosti 2 200 liber

Tavený oxid hlinitý je ekologický materiál – obsah Al2O3 v materiálu závisí na vašich potřebách. Další chemický obsah je pro žáruvzdorné cihly.

Hnědé cihly z taveného oxidu hlinitého (zrnka) 0-1 mm, 1-3 mm, 3-5 mm

Charakteristický	Typická hodnota	Kontrola specifikace
		Min.	Max.
Al2O3	95.3	95	--
Fe203	0.2		0.3
Si02	1.0		1.2
TiO2	2.6		3.0
CaO	0.3		0.4
MgO	0.3		0.4
Magnetické částice	0.03		0.05
Tvrdost	9 Mohů
Specifická gravitace	3,8 g/cm³ min

Hnědé cihly z taveného hliníku (jemné) -200 pletivo, -325 pletivo

Charakteristický	Typická hodnota	Kontrola specifikace
		Min.	Max.
Al2O3	95	94.5	--
Fe203	0.2		0.3
Si02	1.2		1.5
TiO2	2.6		3.5
CaO	0.3		0.4
MgO	0.3		0.4
Magnetické částice	0.03		0.05
Tvrdost	9 Mohů
Specifická gravitace	3,8 g/cm³ min

Způsoby zpracování: Barmac / Roller

Tvary zrn: Hranaté / krychlové

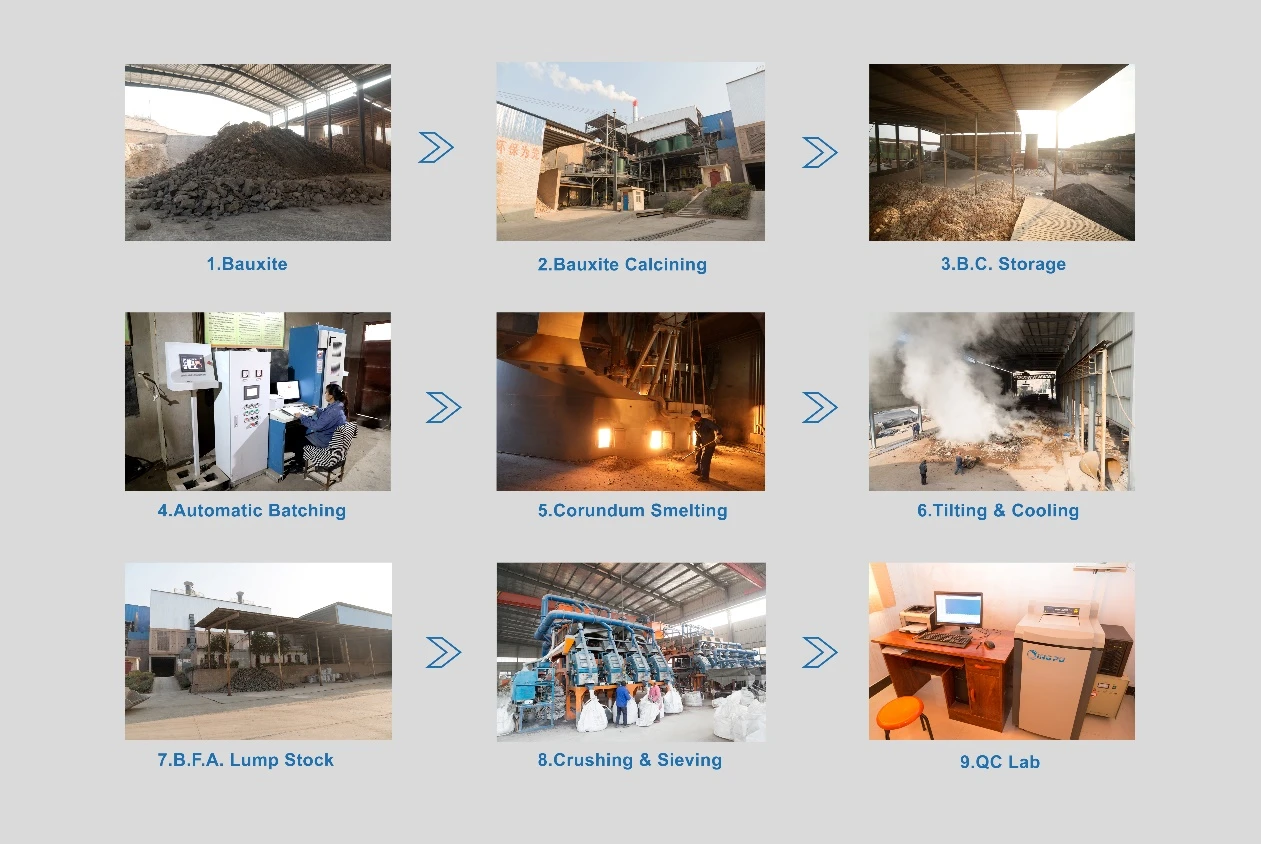

Hlavní výrobní proces BFA, jak je uvedeno níže:

Bauxit→Kalcinace bauxitu→Skladování BC→Automatické dávkování→Tavení korundomu→Naklánění a chlazení→BFA kusový materiál→Drcení a prosévání→Laboratoř kontroly kvality

Hnědý tavený oxid hlinitý pro žáruvzdorné výhody:
1) Vysoce kvalitní bauxit jako surovina
2) Žáruvzdorná teplota je více než 2000 stupňů
3) Žádné prasknutí, žádné rozmělňování a praskání v průběhu používání žáruvzdorného materiálu
4) Velmi nízké množství oxidu železa

5) Vysoký bod tání

Proč zvolit hnědý tavený oxid hlinitý NY TWO pro žáruvzdorný materiál?

1. Vlastníme bauxitovou rudu a továrnu, kvalita a cena jsou konkurenceschopné.

2. Naše hnědé mikrobrity z taveného hliníku nabízejí bezkonkurenční tvrdost a odolnost pro přesné aplikace.

3. Zvyšují produktivitu svou vysokou účinností řezání a vynikající houževnatostí.

4. Dodržujeme přísná opatření kontroly kvality, abychom zajistili konzistentní výkon na nejvyšší úrovni.

5. Náš produkt je šetrný k životnímu prostředí a je v souladu s vašimi cíli udržitelnosti bez kompromisů v kvalitě.

Hnědý tavený oxid hlinitý (FAQ)

• Co označuje tvarový faktor (tvar zrna)?

Popis tvaru zrna se může pohybovat od "úhlového" přes "jehlicovitý" až po "kulovitý". Když je hodnota bezrozměrného tvarového faktoru 1, zrno je kulové. Čím menší je tvarový faktor, tím je zrno špičatější.

• Můžete vyrábět podle vzorků?

Ano, můžeme vyrobit podle vašich vzorků nebo technických výkresů. Můžeme postavit formy a přípravky.

Závěr:

BFA je produkt vyráběný postupnou redukcí tavení kalcinovaného bauxitu v elektrické obloukové peci při vysoké teplotě (cca 2000 stupňů Celsia). Jeho chemické složení tvoří převážně Al2O3 (94,5-97%) a zbytková množství TiO2, SiO2, Fe2O3, CaO a MgO.

Hnědý oxid hlinitý se vyznačuje dobrou houževnatostí, vysokou mechanickou odolností a tvrdostí (9 v Mohsově stupnici). Mikrotvrdost materiálu dosahuje cca 1900kG/mm2. Specifická hmotnost (hustota) se rovná 3,90+/-0,05 g/cm3. Sypná hustota v závislosti na velikosti se rovná 1,52-1,87 g/cm3. Má relativně vysokou tepelnou vodivost a nízkou tepelnou roztažnost. Co se týče elektřiny, je to izolant.

Hnědý tavený oxid hlinitý je dobrý materiál pro žáruvzdorné materiály.

Populární Tagy: hnědý tavený oxid hlinitý, Čína výrobci, dodavatelé hnědého taveného oxidu hlinitého
