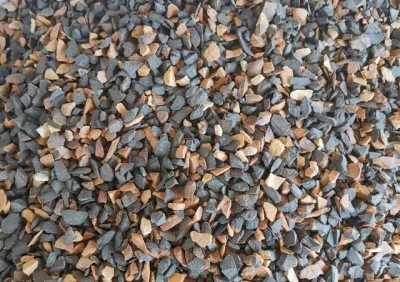

Úvod do Mullite

Mullit se dělí na tři typy: -mullit, ekvivalent čistého 3Al2O3·2SiO2, označovaný jako typ 3:2; -mullit, tuhý roztok s přebytkem Al2O3, mírně expandovaného charakteru, označovaný jako typ 2:1; Gama-mullit, pevný roztok s malým množstvím TiO2 a Fe2O3. Mullit je stabilní v petrochemických vlastnostech a nerozpustný v HF. Jeho hustota je 3,03g/cm3, tvrdost podle Mohse 6 ~ 7, bod tání 1870 stupňů, tepelná vodivost (1000 stupňů) je 13,8W/(m·K), koeficient lineární roztažnosti (20 ~ 1000 stupňů) je 5,3×{{ 30}} stupně, modul pružnosti 1,47×1010Pa.

Mullit je žáruvzdorná surovina s krystalickou fází 3Al2O3.2SiO2 jako hlavní složkou. Mullit se dělí na přírodní mullit a syntetický mullit. Přírodní mullit je vzácný a je obecně syntetický. Chemické složení mullitu je Al2O371,8 % a SiO228,2 %. Minerální struktura je kosočtvercový krystalový systém a krystaly jsou uspořádány do dlouhých sloupců, jehliček a řetízků. Jehlový mullit je ve výrobcích roztroušený a tvoří pevnou kostru.

Mullit má dobré mechanické a tepelné vlastnosti při vysoké teplotě, takže syntetický mullit a jeho produkty mají výhody vysoké hustoty a čistoty, vysoké strukturální pevnosti při vysoké teplotě, nízké rychlosti tečení při vysoké teplotě, nízké rychlosti tepelné roztažnosti, silné chemické odolnosti proti erozi a dobrou odolností proti tepelným šokům.

Výroba mullitových materiálů může být obecně vyrobena z kaolinitu, minerálů skupiny sillimanitu, hydroxidu hlinitého nebo oxidu hlinitého a oxidu křemičitého přímo syntetizovaných. Jílový materiál reaguje s oxidem hlinitým nebo minerály skupiny sillimanitu a průmyslovým oxidem hlinitým za podmínek ohřevu F za vzniku primárního a sekundárního mullitu a primární mullit se tvoří v rozsahu 1000 ~ 1200 stupňů a krystalizace se zvyšuje dalším zvýšením teploty. Tvorba sekundárního mullitu obvykle končí při 1650 stupních. K výrobě hutných mullitových produktů se běžně používá dvoustupňový proces slinování. Mullit se vyskytuje ve dvou krystalických formách: jehlicovité a prizmatické. Jehličkovitý mullit zpevňuje skelnou fázi a fázi chemického složení materiálu a žáruvzdornost jehličkovitého mullitu je vyšší než u prizmatického mullitu. Kaolinit se rychle zahřívá na více než 1400 stupňů C za vzniku jehličkovitého mullitu. Jinak pomalým ohřevem na nižší teplotu vzniká prizmatický mullit. Existují také zprávy o trubicovém a sférickém mullitu, u prvního se předpokládá, že je způsoben nesouladem tetraedrických rozměrů oxidu křemičitého a oxidu hlinitého, který vede k napětí způsobenému trubkovým tvarem, druhý se nazývá dusíkatý mullit. Charakteristiky anizotropie tepelné roztažnosti mullitu umožňují dobrou tepelnou stabilitu. Když je jako součásti podavače použit pokročilý mullitový materiál, lze jej přímo vyměnit za běžící podavač bez předehřívání.

Populární Tagy: úvod do mullitu, Čína představení výrobců mullitu, dodavatelů
